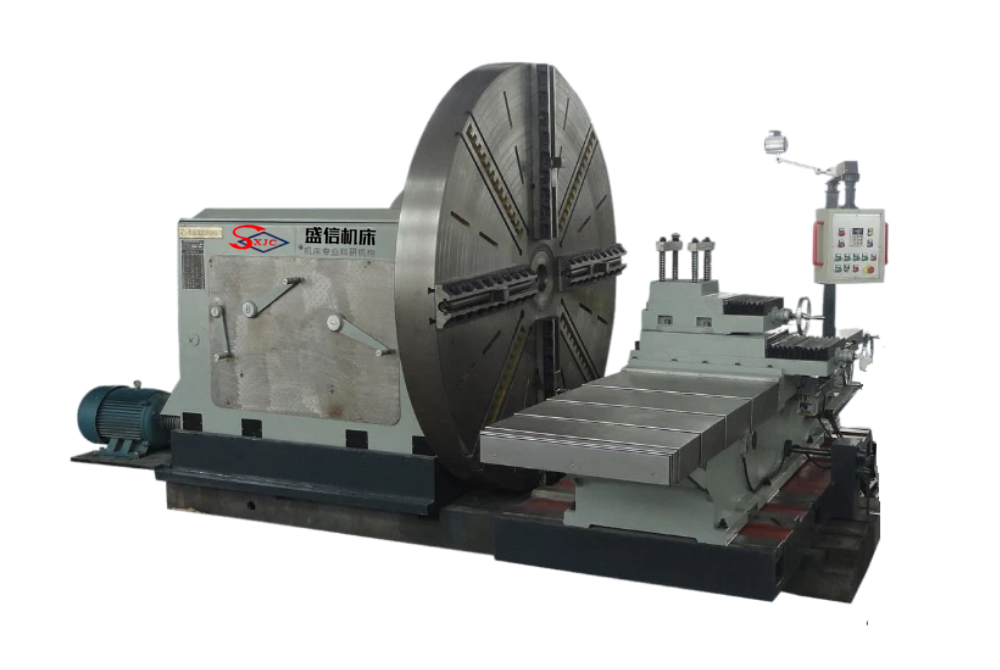

青岛盛信大型数显式端面车床c6025，该车床须质量轻、刚度大，加工精度高，对端面车床刀架系统设计方案进行有限元分析和结构优化设计。1．对现场端面车床的转臂、主轴及刀架结构装配体进行了静力分析。获得了转臂、主轴及刀架结构装配体的节点等效应力和结构总变形，对其分别做了应力分析和刚度分析。找出了刀架系统的薄弱环节，进而结构改进，提出了5种改进方案，通过比较，得出比较合理的改进结构。2．对现场端面车床改进结构的转臂、主轴进行了模态分析。获得了转臂、主轴的前1O阶固有频率和振型。3．对现场端面车床的转臂、主轴进行了谐响应分析。通过计算，获得了转臂在简谐切削力的作用下的位移频率曲线；主轴在简谐啮合径向力的作用下的位移频率曲线。4．在ANsYs中对现场端面车床的转臂进行了参数化建模，并且以转臂的6个主要尺寸为设计变量，以刚度条件和强度条件为状态变量，以转臂的总体积为目标函数进行优化设计，通过寻优，获得了转臂在机床设计变形允许值0．02～0．05mm的范围内，质量最轻、刚度最大的结构尺寸。
