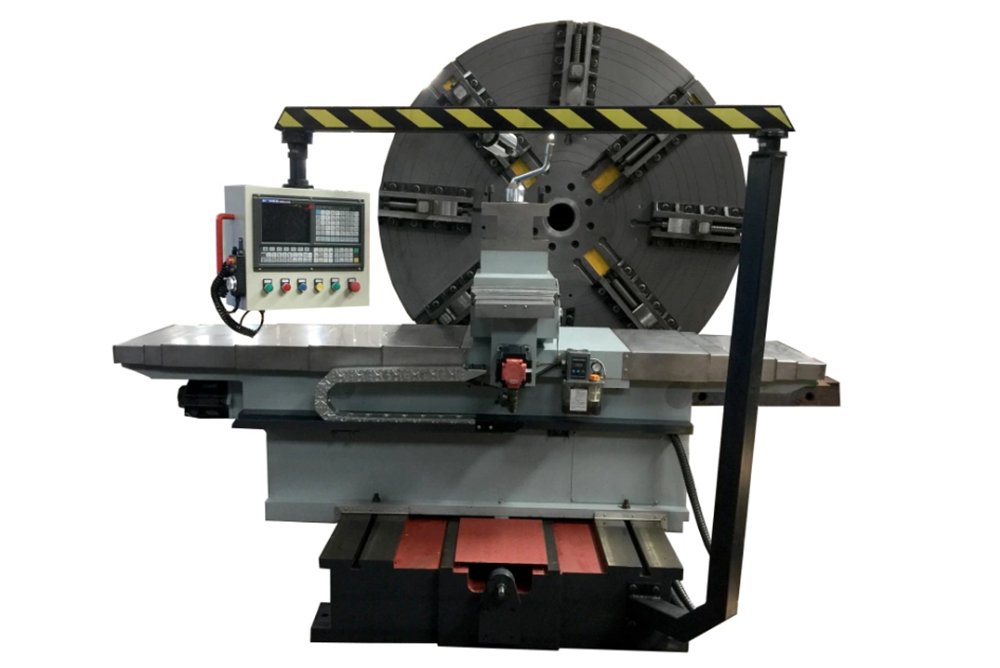

数控落地车床CK61200
-
- 落地车床又称花盘车床、端面车床、大头车床或地坑车床。它适用于车削直径为800-4000毫米的直径大，长度短、重量较轻的盘形、环形工件或薄壁筒形等工件。适用于单件、小批量生产。结构特点：无床身、尾架，没有丝杠。落地车床主要用于车削直径较大的重型机械零件，如轮胎模具、大直径法兰管板、汽轮机配件、封头等，广泛应用于石油化工、重型机械、汽车制造、矿山铁路设备及航空部件的加工制造。
- 联系方式:
- 青岛盛信重型机床制造有限公司
- 联系电话：0532-66673777
邮箱：shengxinjichuang@163.com
地址：青岛即墨市三里庄环保产业园环保三路
在线询价
详细介绍
盛信数控大头车床CK5118，该机床所加工工件的工艺性等技术要求，重新设计了该机床的进给系统。本系统直接借用主传动的动力，利用差动齿轮传动大降速比的特点，将主传动的高转速转变为进给传动所需的低转速，利用机床主轴X1的空心结构，将动力传递到进给刀架，实现切削过程的进给运动。其传动路线为：主轴X1的传动转速n经过一对齿轮（传动比为i1）传递到X3轴的三联滑移齿轮Z，滑移齿轮Z分别和X2轴的行星齿轮Z1、Z2、Z3啮合，实现三级不同的进给量需求，如果有更多的进给量需求，可继续增加行星齿轮的数量。
| 参数 | 数控大头车床CK5118 | 数控大头车床CK5120 |
| 床身上最大回转直径 | 1200mm | 1500mm |
| 床身导轨宽度 | 800mm | 1000mm |
| 工件最大重量 | 1吨 | 3吨 |
| X/Z向电机扭矩 | 5/12（Z向带抱闸） | 5/12（Z向带抱闸） |
| 主轴转速级数 | 无极变速 | 无极变速 |
| 卡盘主轴转速 | 2-100r/min | 2-160r/min |
| 主电机功率 | 7.5KW | 7.5KW |
| 车床系统 | 西门子802C数控系统 | 西门子802C数控系统 |
| 主传动形式 | 三档机械变速 | 三档机械变速 |
| 卡盘直径 | 100mm | 1200mm |
| 适合加工类型 | 法兰 阀门 滚筒 风机轴 火车轮 | 法兰 阀门 滚筒 风机轴 火车轮 |
| 特别提示：客户根据自己所加工的工件，可定做车床（改变配置） | ||
