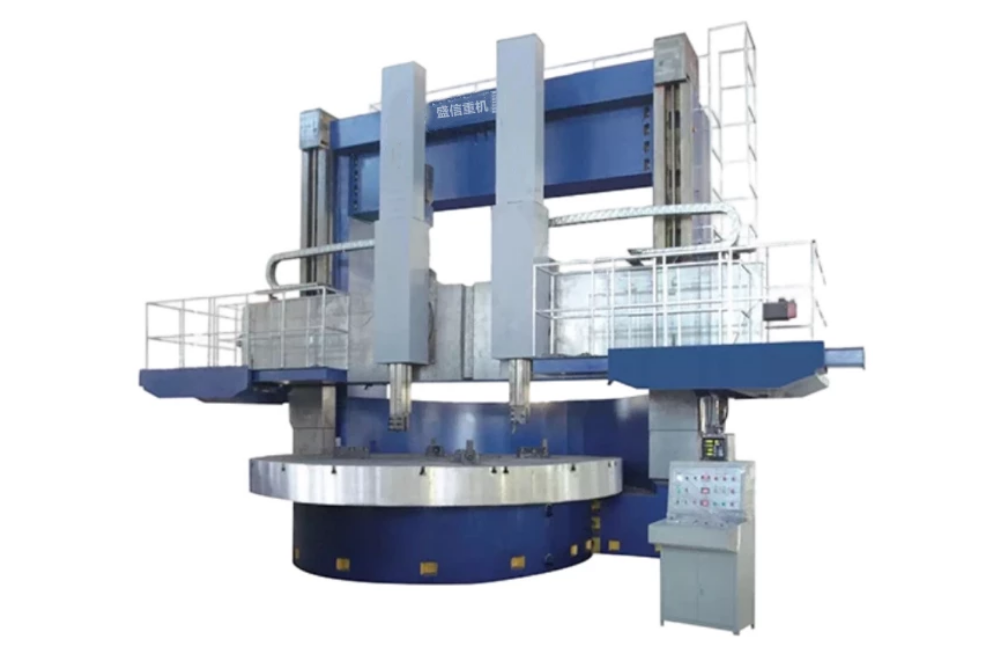

双立柱立式车床CK5163
-
- 立式车床，可用于内外圆柱面、圆锥面、端面、切槽等粗、精车加工。工作台镶有锌、铝、铜耐磨导轨板，并在导轨间通入压力油，主轴径向采用NN30型双柱滚子轴承,因而工作台承载能力大，回转精度高。
- 联系方式:
- 青岛盛信重型机床制造有限公司
- 联系电话：0532-66673777
邮箱：shengxinjichuang@163.com
地址：青岛即墨市三里庄环保产业园环保三路
在线询价
详细介绍
青岛盛信重型机床制造有限公司出品的CK5235重型立式车床的基本原理为：通过直流电机带动减速器，通电过程中液压系统使静压腔体的油膜浮起，从而电机带动工作台旋转，上部进给系统固定于工作台上，随工作台一起旋转，实现旋转切削。工作台转速分析根据厂内立车切削加工经验，在粗加工时，刀具切削量为3mm，切削线速度在100m/min以下，刀具不易磨损，若速度再增加，则磨损加剧，得不偿失，虽然工作台的最大转速为15r/min，但外径为9090mm的盾体中心环内径为4764mm，切削转速最大值约为7r/min，大盾体铰接套内径为8955mm，切削转速最大值约为3r/min。在精加工时，刀具切削量约为1mm，切削力较小，切削线速度在120m/min以下，刀具不易磨损，精加工大盾体中心环时，切削转速最大值约为8r/min，精加工铰接套时，切削转速最大值约为4r/min。
双立柱立式车床CK5240技术参数
|
参数名称
|
单位
|
Ck5231 H/W
|
Ck5235 H/W
|
Ck5240 H/W
|
||
|
车削直径
|
mm
|
3150
|
3500
|
4000
|
||
|
工作台直径
|
mm
|
2830
|
2830/3150
|
3150
|
||
|
工件高度H
|
mm
|
1600/2100/2600/3200
|
1600/2100/2600/3200
|
1600/2100/2600/3200
|
||
|
工件重量
|
t
|
10/16/25
|
10/16/25
|
10/16/25
|
||
|
刀架切削力
|
kn
|
35
|
35
|
35
|
||
|
刀架切削力
|
kn
|
30
|
30
|
30
|
||
|
总切削力
|
kn
|
63
|
63
|
63
|
||
|
工作台扭矩
|
kn.m
|
63
|
63
|
63
|
||
|
工作台转速级数
|
|
16
|
14
|
14
|
||
|
工作台转速范围
|
r/min
|
2-63
|
2-40
|
2-40
|
||
|
刀架搬度极限
|
度°
|
±30。
|
±30。
|
±30。
|
||
|
刀架进给量范围(18级)
|
mm/min
|
0.25-90
|
0.25-90
|
0.25-90
|
||
|
横梁行程
|
mm
|
1250/1750/2250/2850
|
1250/1750/2250/2850
|
1250/1750/2250/2850
|
||
|
横梁移动速度
|
mm/min
|
350
|
350
|
350
|
||
|
右刀架垂直行程
|
mm
|
1000/1250
|
1000/1250
|
1000/1250
|
||
|
右刀架水平行程
|
mm
|
1725
|
1900
|
2200
|
||
|
左刀架垂直行程
|
mm
|
1000/1250
|
1000/1250
|
1000/1250
|
||
|
左刀架水平行程
|
mm
|
1725
|
1900
|
2200
|
||
|
刀架快速移动速度
|
mm/min
|
1560
|
1560
|
1560
|
||
|
刀杆截面尺寸(宽*高)
|
mm
|
40*50
|
40*50
|
40*50
|
||
|
主电动机功率
|
Kw
|
55
|
55
|
55
|
||
|
机床外形尺寸(长*宽*高)
|
cm
|
570*440*435
工作高度为160 |
610*440*435
工作高度为160 |
678*440*435
工作高度为160 |
||
|
机床重量
|
t
|
42
|
45
|
48
|
||
|
备注
|
刀架可选装国产或进口数显 | |||||
| 技术参数左边列数值为标准型产品 |
