龙门加工中心X2010-1
-
- 该龙门加工中心为单立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。
- 联系方式:
- 青岛盛信重型机床制造有限公司
- 联系电话：0532-66673777
邮箱：shengxinjichuang@163.com
地址：青岛即墨市三里庄环保产业园环保三路
在线询价

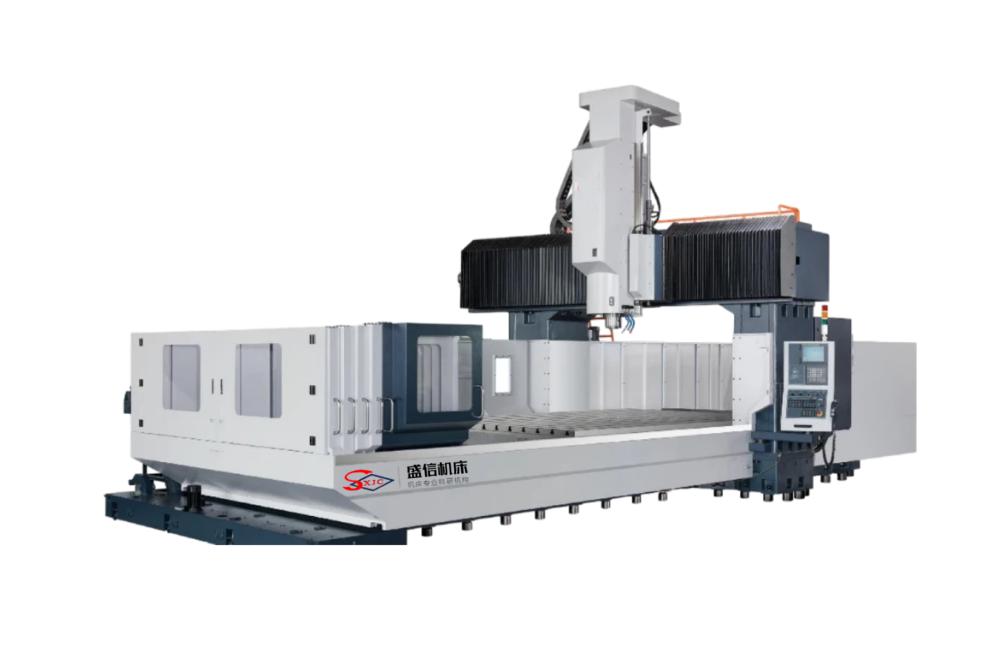

数控龙门镗铣加工中心FA3027是横梁固定、工作台移动、龙门框架式结构，在继承传统龙门刚性强、稳定性好等特点的基础上，引进消化吸收先进的设计理念，利用有限元法进行力学分析，合理布筋，提高机床整体刚性、静态精度和动态性能，是一种高效率、高精度、高可靠性的先进设备。机床可高效、高精度的完成零件的铣、钻、镗、铰等复杂型面多工序加工，选配直角铣头、万能铣头，可实现零件的一次装夹，完成零件五面工序的加工，应用于机械制造、模具及复杂曲面的加工。广泛适用于普通机械、航空、航天、汽车、核工业、能源、模具、机车、重机、工程机械、船舶、机床、电子、印刷、轻纺等制造行业。
二、机床部件组成及性能特点
该机床为龙门框架固定，工作台移动结构，主要由工作台、床身、立柱、横梁、滑座、主轴箱、液压系统、润滑系统、冷却系统、排屑装置、操作面板以及电控系统等部件组成。
X轴：工作台在床身上做前后纵向运动；
Y轴：主轴箱、滑座部件在横梁上沿导轨作左右横向运动；
Z轴：主轴箱在滑座上沿导轨作上下垂直运动；
1、床身及工作台
工作台的移动为机床X轴，采用重载直线导轨，刚性强、动态性能佳。各滚柱直线导轨上根据力学原理合理布局承重滑块位置和数量，使机床得到高刚性和长久稳定的精度。采用进口滚珠丝杠传动，结构紧凑、运动平稳、精度高。主要传动结构为： X轴交流伺服电机经进口行星齿轮减速器或联轴器将动力传递到滚珠丝杠副，通过电机旋转拖动工作台左右快速移动。
2、横梁
横梁采用阶梯式结构，横梁截面大，导轨跨距大，主轴中心到Z轴导轨面距离设计为最短。主轴箱、滑座在横梁上移动为Y轴，Y轴采用重载直线导轨，导轨垂直结构，选用进口C3级滚珠丝杠传动，刚性强，运动平稳，精度高。主要传动结构为：交流伺服电机经进口行星齿轮减速器或联轴器将动力传递到滚珠丝杠副，丝杠螺母与机床主轴箱滑座联接，通过伺服电机旋转驱动滑座快速移动。
3、主轴箱
主轴箱体在滑座里上下运动为机床的Z轴, 主要传动结构为：交流伺服电机经进口行星齿轮减速器或联轴器将动力传递到滚珠丝杠，通过伺服电机旋转驱动主轴箱体上下移动。Z轴采用数控专利结构主轴箱，速度快、精度高。采用进口滚珠丝杠传动，两端固定预拉伸结构，双油缸氮气平衡，实现Z轴高速度往复运动。
数控龙门镗铣加工中心FA3027
|
机型Machine model |
|
FA3027HE |
FA4027HE |
FA5027HE |
FA6027HE |
|
工作台 Worktable |
|
|
|||
|
工作台Worktable size |
mm |
3000×2300 |
4000×2300 |
5000×2300 |
6000×2300 |
|
T型槽 T-Slot |
mm |
28×175×13 |
28×175×13 |
28×175×13 |
28×175×13 |
|
最大承重Max. load |
Kg |
13000 |
16000 |
18000 |
20000 |
|
行程Travel |
|
|
|||
|
X轴行程Xaxis |
mm |
3000 |
4000 |
5000 |
6000 |
|
Y轴行程Y axis |
mm |
2700 |
2700 |
2700 |
2700 |
|
Z 轴行程Z axis |
mm |
1050 |
1050 |
1050 |
1050 |
|
主轴端面至工作台距离 |
mm |
250-1300 |
250-1300 |
250-1300 |
250-1300 |
|
两立柱间距离 |
mm |
2730 |
|||
|
主轴Spindle |
|
|
|||
|
主轴鼻端锥度Taper |
|
BT50∮190 |
|||
|
主轴转速Speed |
r/min |
6000（选配4500、8000） |
|||
|
主轴电机Power |
|
αiI22（22/26KW）齿轮箱结构/αiIP30（15/18.5KW）齿形皮带或直联 |
|||
|
进给Feed |
|
|
|||
|
三轴电机X/Y/Z Torque |
NM |
α30/α30/α30 |
α40/α30/α30 |
||
|
X轴导轨X axis guideway |
|
65滚珠直线导轨2根 |
|||
|
Y轴导轨Y axis guideway |
|
55滚柱直线导轨2根 |
|||
|
Z轴导轨Z axis guideway |
|
65滚柱直线导轨2根 |
|||
|
快速移动速率Rapid feed |
m/min |
10/10/8 |
|||
|
切削进给速率Cutting speed |
m/min |
6 |
|||
|
精度 Accuracy |
|
|
|||
|
定位精度 |
mm |
0.037/0.035/0.025 |
0.042/0.035/0.025 |
0.045/0.035/0.025 |
0.052/0.035/0.025 |
|
重复定位精度 |
mm |
0.018/0.016/0.01 |
0.023/0.016/0.01 |
0.026/0.016/0.01 |
0.032/0.016/0.01 |
|
其它 Others |
|
|
|||
|
净重Weight |
Kg |
38800 |
45800 |
48800 |
52800 |
|
外形尺寸 |
mm |
9000x5000x5500 |
12500x5000x5200 |
15500x5000x5200 |
18500x5000x5400 |
|
电源供应Power supply数控系统 |
KVA |
50 |
50 |
50 |
50 |
|
标配系统， 可选配西门子和三菱系统。 |
|||||
