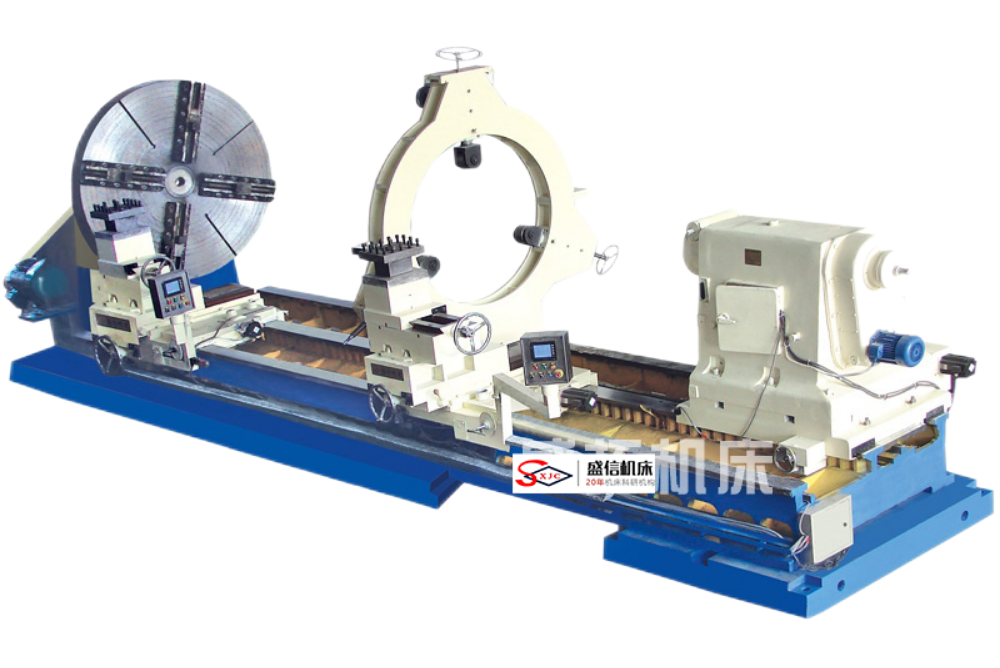

CW61160卧式车床是青岛盛信重型机床制造有限公司生产的主要设备之一。该车床性能优越，价格合理适用于强力或高速切削加工直径 较大的重型机械零件，如大型法兰、重型轴件和管件、各种阀门、汽轮机配件等等，广泛应用于风电、石油、化工、造纸、纺织、矿山、船舶、航空、橡胶、模具、汽车配件、加工如汽轮机转子、围带、发电机、水轮机转子、机器主轴、卷扬机等等机械制造加工业。 二、车床性能特点 本车床功率大、刚性强、主轴调速范围广，适用于强力或高速切削，可以车削端面、外圆、内孔以及公制、英制、模数、径节各种螺纹，并可承担钻孔、套料、镗孔等工艺。主轴的制动及正反转变向是液压控制，刹车灵敏可靠，可用按钮不停车变换一级速度。头箱内用压力油制润滑，主轴转速范围具有数种，供用户选择。溜板箱内有安全机构，可防止车床因过载而损坏。上刀架可以机动车削短的锥体，纵向进给与上刀架进给的复合运动可机动车削长的锥体，床身导轨经表面淬火，以提高导轨的寿命。车床的操纵手柄集中，使用方便灵活。
|
型号 |
CW61160 |
|
床身上大工件回转直径 |
ф1600mm |
|
刀架上大工件回转直径 |
ф1200mm |
|
大工件长度 |
1500-20000mm |
|
床身导轨宽度 |
1100mm |
|
两项针允许支承大工件重量 |
10000kg |
|
主轴主轴中心距床身高 |
800mm |
|
主轴孔直径 |
ф130mm |
|
主轴端部代号 |
A2-15 |
|
主轴孔前端锥度和顶针锥度 |
公制140mm 1:20 |
|
主轴转速级数 |
正21种 反12种 |
|
主轴转速范围 |
2.5-250r/min |
|
卡盘（手动） （标准配置） |
四爪单动1400mm |
|
主电机功率 |
30Kw |
|
进给量种数 |
56种 |
|
纵向进给量范围 |
0.1～12mm/r |
|
横向进给量范围 |
0.05～6mm/r |
|
公制螺纹有效种数、范围 |
44 1～120 |
|
英制螺纹有效种数、范围 |
30 24～1/4牙/英寸 |
|
模数螺纹有效种数、范围 |
45 0.5～60 |
|
径节螺纹有效种数、范围 |
38 1/2～56 |
|
主轴中心线到刀具支承面的垂直距离 |
48mm |
|
刀具截面尺寸 |
45×45mm |
|
刀架的回转角度 |
±90° |
|
下刀架的大横向行程 |
860mm |
|
上刀架的大行程 |
280mm |
|
床鞍快速移动速度 |
3400mm/min |
|
下刀架快速移动速度 |
1700mm/min |
|
顶针套筒的行程 |
300mm |
|
顶针套筒的直径 |
φ260mm |
|
尾座套筒的锥度 |
1:20 公制80 |
|
主电机型号及功率 |
30Kw |
|
快速电动机型号及功率 |
中间法兰电机1.5Kw |
|
冷却泵型号及功率 |
JCB-45 0.15Kw |
|
尾座电机 |
1.5Kw |
|
机床轮廓(长X宽X高) |
8300X2200X2600mm |
|
机床重量(CW61160X5000) |
22000kg |
