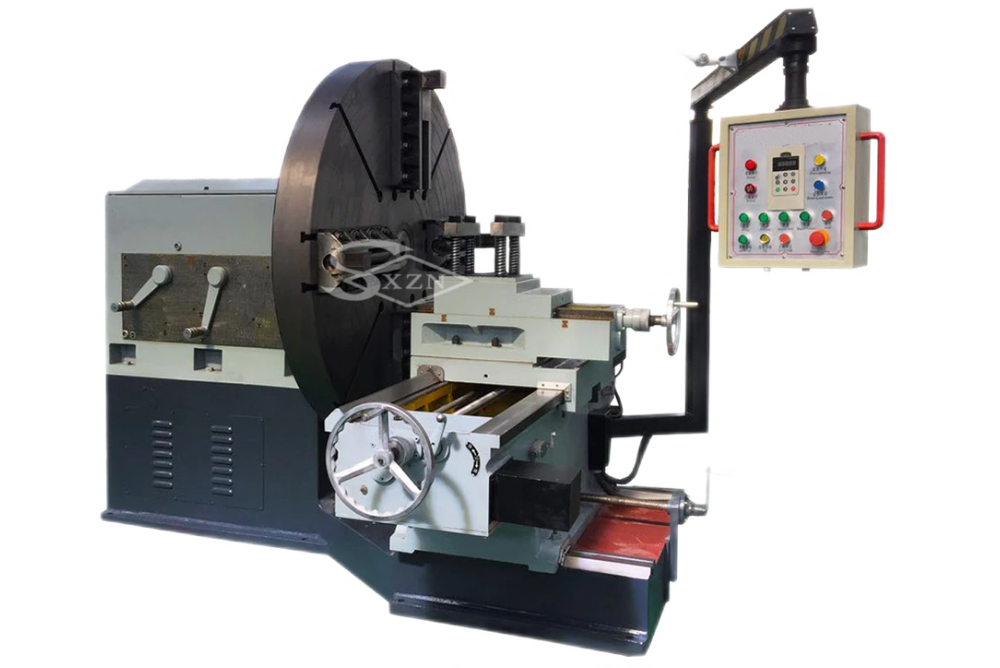

落地式车床SX6180可车削大直径的重型机械零件，如大型法兰盘、大型筒体、重型轴件等落地车床主要用于加工。落地车床的尾座和进给部分的刀架可以随意移动，扩大机床的加工能力。例如，刀架可以通过扩大和加深坑来加工直径的工件。但由于落地车床的主轴旋转运动和刀具的进给运动分体，普通车床加工螺纹所需的内部联系传动链很难加工螺纹。因此，需要设计专用工装来实现螺纹加工。以下是落地车床螺纹加工工装的设计方案。通过工装，将主轴的旋转运动与刀具的进给运动联系起来，通过挂轮实现所需螺距的加工。落地车床在主轴和刀架之间建立运动联系机构有两种方式。一种是通过主轴直接将运动传递给刀架。在主轴前端，由于安装了卡盘等机床辅助设备，很难实现运动输。只有通过主轴后端，但由于主轴一般没有设置运动传输的安装位置，只能通过主轴的改造来实现。另一种方法是通过主轴将运动传递给工件，将运动传递给机床尾座上的顶部，然后通过传动机构将运动传递给刀架，从而在主轴和刀架之间建立内部联系，创造螺纹加工的必要条件。与上述两种方法相比，前一种需要改造的主轴可能会对主轴的精度保持产生不利影响，但工装投资成本相对较低，后一种需要制作专用尾座、运动传递和位置调整的机构工装成本较高。考虑到可操作性、使用维护成本和方便性，选择后一种更有优势。以下是这种方法的详细分析。
